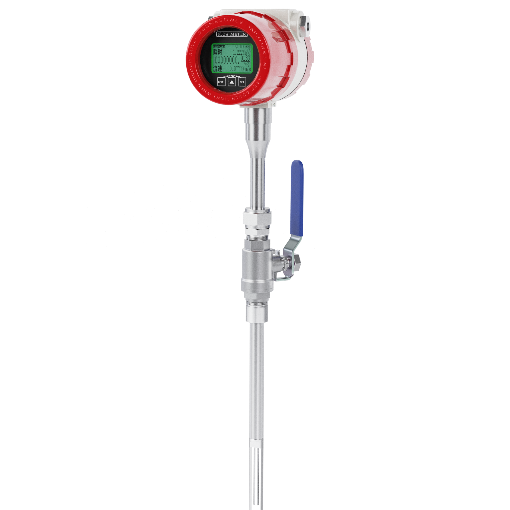

SUP-MF
热式气体质量流量计
所属分类: 热式气体质量流量计
产品简介:
SUP-MF 热式气体质量流量计是基于热扩散原理而设计的，该仪表采用恒温差法对气体进行准确测量。具有体积小、数字化程度高、安装方便，测量准确等优点。广泛应用于气体测量，烟气测量，压缩空气测量，化工腐蚀性气体测量等各式气体流量计量。
咨询:0571-87385068
在气体流速 120Nm/s~0.1Nm/s 范围内 实现精准测量
恒温差法测量，无需温压补偿
安装便捷，维护成本低
数字化设计，抗干扰能力强
测量介质 | 常见稳态气体（乙炔、三氯化硼等不稳定介质不可测） |
仪表口径 | DN65~DN1000 可选 |
精度等级 | ±2.5% |
响应速度 | 1s |
流速范围 | （0.1~100）Nm/s |
报警 | 1~2 路常开触点 |
本体材质 | SS |
工作压力 | 介质压力≤ 2.5MPa |
输出信号 | 脉冲输出、（4~20）mA 输出 |
工作电源 | 220VAC； 24VDC 功率应大于 18W |
工作温度 | 传感器：（-40~+300）°C 转换器：（-20~+45）° C |
参数名称 | 选型码 | 说明 | 备注 |
系列号 | MF | 热式气体质量流量计 | 一体型，插入式 |
公称通径 | A | DN65(2.5")-DN200(8") | |
J | DN250(10")-DN500(20") | ||
K | DN600(24")-DN1000(40") | ||
测量介质 | B | 气体 | 常见稳态气体 |
准确度 | P | 2.5 级 | |
显示类型 | 1 | 有 | |
输出及供电电源 | AM | 4-20mA+ 脉冲 +RS485，24VDC | |
AK | 4-20mA+HART+ 脉冲，24VDC | ||
XX | 其他 | ||
报警 | 0 | 无 | |
1 | 单组 SPST | ||
3 | 双组 SPST | ||
安装底座 | 1 | 304SS 螺纹底座 + 球阀 | |
4 | 304SS DN50 PN16 HG/T20592 法兰底座 | ||
3 | 316LSS 螺纹底座 + 球阀 | ||
5 | 304SS DN80 PN16 HG/T20592 法兰底座 | ||
X | 其他 | ||
传感器材质 | M3 | 316LSS | |
XX | 其他 | ||
电气接口、外壳 材质及防护等级 | WG | M20×1.5 缆塞，铝合金，IP65 | |
WJ | NPT1/2 缆塞，铝合金，IP65 | ||
耐热温度 | TD | -20-150℃ | |
TE | 150-220℃ | ||
TF | 220-300℃ |
